YK2-C40 T2型電涌保護器
概述
YK2-C40型電涌保護器采用35mm導軌安裝方式，具有很高的雷電流泄放能力，單模塊最大放電電流最大可達40kA（8/20us）,可防范直擊雷在內的各種電涌，應用于設備系統的電源第二級（C級）防雷，可組合用于單相/三相供電線路。
應用范圍
YK2-C40型電源模塊浪涌保護器可用于L-PE、N-PE的保護。該電源模塊浪涌保護器應用于低壓交流配電系統,為建筑物內的分配電（第二級）防雷保護。防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。如高層建筑的樓層分配電柜，民用建筑的單元分配電柜。
技術數據
溫度 -40℃~70℃
相對濕度 不大于95%（25℃）
海拔高度 不超過3000m
技術特征
C級保護
殘壓低，漏電流小
熱脫扣/熔斷功能，響應速度快
插拔式模塊化結構，安裝/更換方便
劣化/失效顯示，綠色（正常）、紅色（失效）

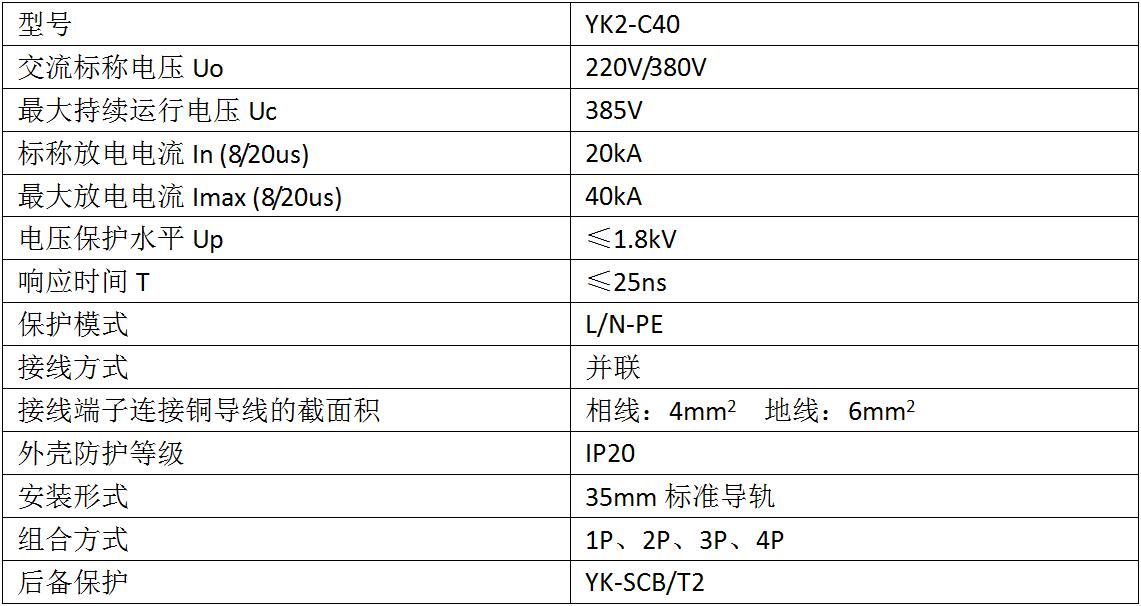

技術參數

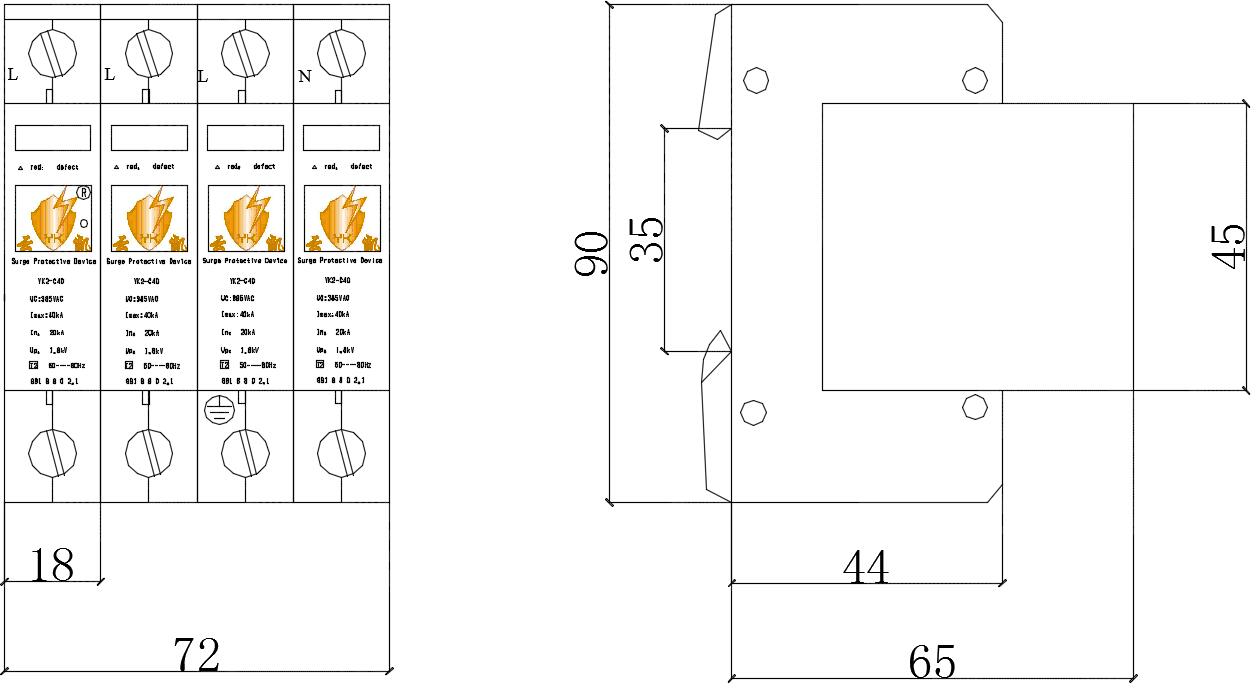

外型結構
執行標準
IEC 61643-1:2005 連接至低壓配電系統的電涌保護器 第1部分：技術要求及實驗方法
GB 18802.1-2011 低壓配電系統的電涌保護器(SPD) 第1部分：性能要求和試驗方法

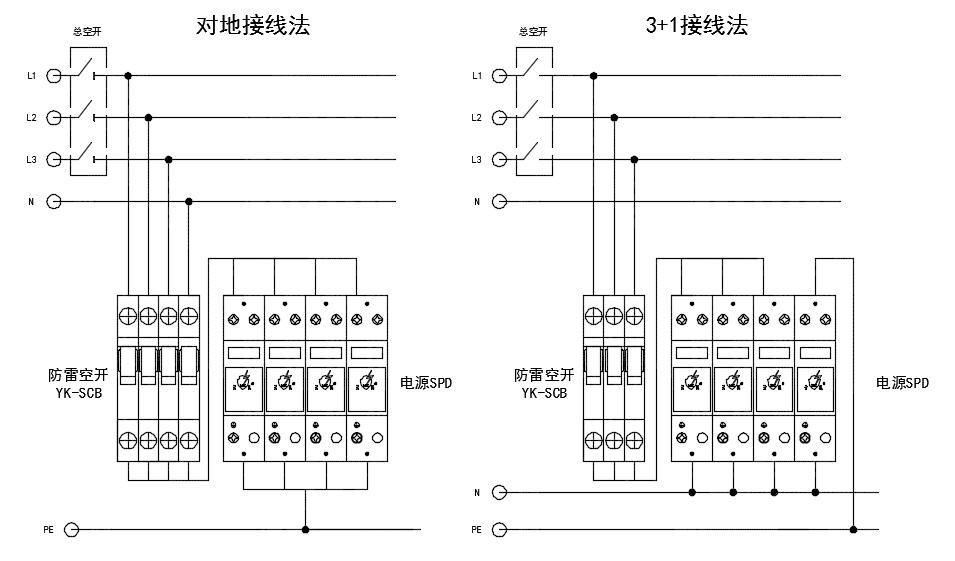

安裝
1 本電源模塊浪涌保護器只能由訓練有素的專業人員進行安裝和維護，安裝位置為人手不能直接接觸的地方。安裝前應確認為非帶電安裝。
2 電涌保護器應安裝在后備保護器（YK-SCB/T2）之后。
3 根據浪涌保護器的標記，相線L或直流正極接保護器“L”端，零線N或直流負極接保護器“N”端，“PE”端接PE。
4 接線完畢、通電前請先檢查接線與安裝是否可靠。
維護
1 使用和維護YK2-C型電源模塊浪涌保護器在工作失效后，通過模塊內部的熱熔斷保護系統與供電線路實現自動脫離，顯示窗變?yōu)榧t色。當電源模塊浪涌保護器的工作指示窗口變?yōu)榧t色時，應由專業人員立即更換該保護器。
2 在雷雨過后須檢查電源模塊浪涌保護器的顯示窗口。
